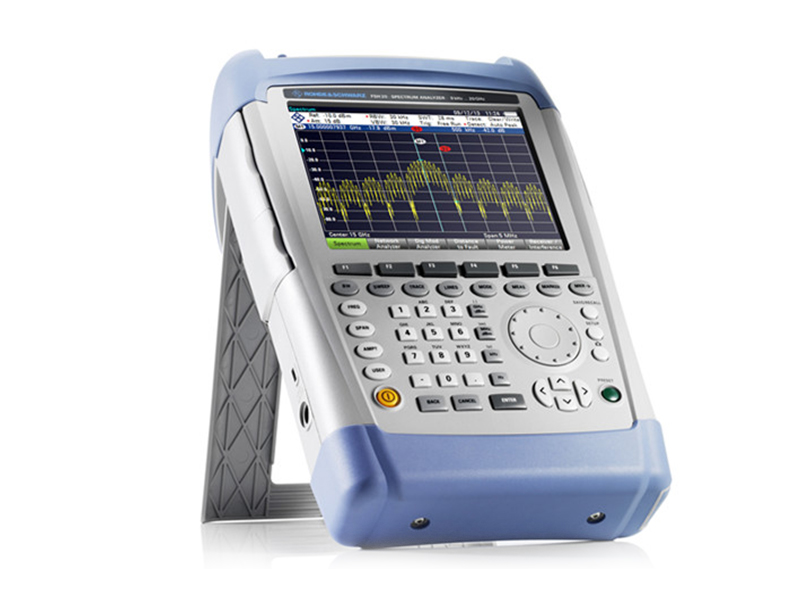

R&S®FSH4和R&S®FSH8是羅德與施瓦茨公司全新推出面向未來應用的手持式頻譜分析儀。它集頻譜分析、天饋線分析、全功能矢量網絡分析、矢量電壓表、功率計主機、寬帶通信解調等多種測試功能于一身，擁有媲美中高檔臺式頻譜儀的指標。R&S®FSH4和R&S®FSH8完美演繹了小體積和高性能的奇跡，是業界最優秀的手持式射頻測試儀表。

主要特點
• 頻率范圍：9 kHz 到 3.6 GHz 或 8 GHz
• 高靈敏度 (<-141dBm；前置放大器打開時，<-161 dBm )
• 較低的測量不確定度（典型值 0.5 dB）
• 分辨率帶寬最低可達1 Hz，清晰呈現信號細節
• 高達20 MHz的信號解調帶寬，滿足未來的測試需求
• 內置的跟蹤信號源和VSWR電橋，帶直流偏置電源
• 全系標配THD/OBW/ACLR/SEM/信道功率/門控觸發掃描等測量功能
• 選配全功能雙端口網絡分析、電纜斷點分析與矢量電壓表
• 選配頻譜瀑布圖功能，捕獲與記錄偶發信號
• 選配WCDMA/CDMA2000/EVDO/LTE-FDD/LTE-TDD解調測試
• 可選配豐富的天線探頭等配件，輕松完成各種射頻測量任務
• 堅固的防水外殼，適合現場的惡劣工作條件
• 重量輕（帶電池3 kg），易于手持，中文界面、功能鍵觸手可及
• 支持GPS定位功能
• 易于更換的高容量鋰離子電池，工作時間可達4.5小時
• 用于遠程控制和測量數據傳送的LAN口和USB接口，測量結果可保存在SD卡中
• Firmware終身免費升級
• 隨機贈送FSH4View軟件，用于設置與測量結果的交換存檔和處理（支持XP/Vista/Win7）


產品特性
發射臺的安裝和維護
• 脈沖信號的功率測量
• 信道功率測量
• 至故障點距離(DTF)測量
• 雙端口矢量網絡分析
• 標量網絡分析
• 單端口電纜損耗測量
• 頻率高達18 GHz 的功率測量
• 頻率高達4 GHz 的定向功率測量

電磁場測量
• 定向天線的場強測量
• 全向天線的場強測量

實驗室或檢修中的診斷應用
• 通用頻譜分析
• EMC 問題的定位

存檔和遠程控制
• R&S®FSH4View 軟件可用于對測量結果進行存檔
• 通過LAN 或USB 進行遠程控制

便于操作
• 通過鍵盤和旋鈕實現快速功能選擇
• 在任何位置角度均可容易的讀取測量結果
• 通過信道表來設置頻率
• 接頭便于連接，并且有良好的保護措施

應用領域
• 基站發射機的安裝與維護
• 廣電發射臺的安裝與維護
• 無線設備外場測試
• 場強覆蓋測量
• 無線電干擾查找與定位
• 電磁兼容故障點定位

技術參數
頻譜分析
		R&S®FSH4	R&S®FSH8
頻率范圍	型號 .04/.14 或 型號 .08/.18	9 kHz 到 3.6 GHz	9 kHz 到 8GHz
	型號 .24/.28	100 kHz 到 3.6 GHz	100 kHz 到 8GHz
分辨率帶寬		1 Hz 到 3 MHz
顯示的平均噪聲電平	不帶前置放大器, RBW = 1 Hz
	9 kHz 到 100 kHz   (僅型號 .04/.14/.08/.18)	<-108 dBm, 典型值 -118 dBm	<-108 dBm, 典型值 -118 dBm
	100 kHz 到 1 MHz	<-115 dBm, 典型值 -125 dBm	<-115 dBm, 典型值 -125 dBm
	1 MHz 到 10 MHz	<-136 dBm, 典型值 -144 dBm	<-136 dBm, 典型值 -144 dBm
	10 MHz 到 2 GHz	<-141 dBm, 典型值 -146 dBm	<-141 dBm, 典型值 -146 dBm
	2 GHz 到 3.6 GHz	<-138 dBm, 典型值 -143 dBm	<-138 dBm, 典型值 -143 dBm
	3.6 GHz 到 5 GHz	-	<-142 dBm, 典型值 -146 dBm
	5 GHz 到 6.5 GHz	-	<-140 dBm, 典型值 -144 dBm
	6.5 GHz 到 8 GHz	-	<-136 dBm, 典型值 -141 dBm
顯示的平均噪聲電平	帶前置放大器, RBW = 1 Hz
	100 kHz 到 1 MHz	<-133 dBm, 典型值 -143	<-133 dBm, 典型值 -143
	1 MHz 到 10 MHz	<-157 dBm, 典型值 -161 dBm	<-157 dBm, 典型值 -161 dBm
	10 MHz 到 2 GHz	<-161 dBm, 典型值 -165 dBm	<-161 dBm, 典型值 -165 dBm
	2 GHz 到 3.6 GHz	<-159 dBm, 典型值 -163 dBm	<-159 dBm, 典型值 -163 dBm
	3.6 GHz 到 5 GHz	—	<-155 dBm, 典型值 -159 dBm
	5 GHz 到 6.5 GHz	—	<-151 dBm, 典型值 -155 dBm
	6.5 GHz 到 8 GHz	—	<-147 dBm, 典型值 -150 dBm
三階截止點	300 MHz 到 3.6 GHz	>10 dBm, 典型值 +15 dBm	>10 dBm, 典型值 +15 dBm
	3.6 GHz 到 8 GHz	—	>3 dBm, 典型值 +10 dBm
相位噪聲	頻率 500 MHz
	30 kHz 載波偏移	<-95 dBc (1 Hz), 典型值 -105 dBc (1 Hz)
	100 kHz 載波偏移	<-100 dBc (1 Hz), 典型值 -110 dBc (1 Hz)
	1 MHz 載波偏移	<-120 dBc (1 Hz), 典型值 -127 dBc (1 Hz)
檢波器		取樣、最大/最小峰值、自動峰值、有效值
電平測量不確定度	10 MHz< f ≤ 3.6 GHz	<1 dB, 典型值 0.5 dB	<1 dB, 典型值 0.5 dB
	3.6 MHz< f ≤ 8 GHz	—	<1.5 dB, 典型值 1 dB
顯示屏		具有VGA分辨率的 6.5" 彩色LCD
電池工作時間（不帶跟蹤信號源）	R&S®HA-Z204, 4 Ah	最大 3 h
	R&S®HA-Z206, 6 Ah	最大 4.5 h
規格 (W × H × D)		194 mm × 300 mm × 69 mm (144 mm 1) ) 7.6 in × 11.8 in × 2.7 in (5.7 in 1) )
重量		3 kg (6.6 lb)
