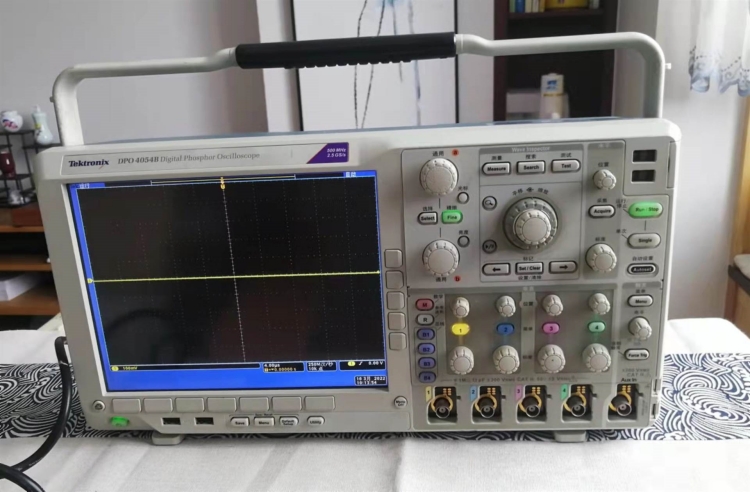

DPO4000 系列數字熒光示波器：
更聰明、而不是更艱苦地調試系統！
Wave Inspector 控制功能
想象一下如果沒有Google和Yahoo等搜
索引擎，沒有收藏夾之類的網絡瀏覽器
功能，沒有鏈接，沒有AOL和MSN 之類
的互聯網服務供應商，您將如何有效使
用互聯網！那么，您現在就會知道，當真
正試圖使用數字示波器的長記錄長度時，
大多數現代示波器用戶的感受了。記錄
長度是示波器的關鍵指標之一，是指可
以在一次采集中數字化和存儲的樣點數
量。記錄長度越長，能夠以高分辨率(高
取樣速率)捕獲的時間窗口越長。世界上
第一部數字示波器只能捕獲和存儲 500
個樣點，對調查的事件很難采集所有相
關信息。多年來，示波器廠商已經提供越
來越長的記錄長度，以高分辨率滿足長
捕獲窗口的需求，高分辨率要么已經成
為目前大多數中檔示波器的標準配置，
要么用戶可以選擇升級到幾兆樣點的記
錄長度。這些幾兆樣點的記錄長度通常
代表著幾千個屏幕的信號活動。盡管幾
年來標準記錄長度已經明顯提高，現在
已經能夠滿足市場上絕大部分應用需求，
但直到現在，經濟高效地查看、觀測和分
析長記錄長度采集的工具一直沒有引起
人們的重視。DPO4000 系列通過下面的
Wave Inspector 新型控制功能(見上圖和
中圖)，重新界定了工程師在處理長記錄
長度時的預期。
主要特點和優點
1 GHz, 500, 350 MHz 帶寬
2 通道和 4 通道型號
在所有通道上提供高達5 GS/s的
取樣速率
在所有通道上提供10 M樣點記錄
長度
Wave Inspector 控制功能提供了
前所未有的波形分析效率
I2C, SPI, CAN 串行總線觸發和分析
10.4 英寸 (264 毫米) XGA 彩色
顯示器
體積小，重量輕－
厚僅5.4英寸(137毫米)，重僅11磅
(5 公斤)
前面板上USB和CompactFlash，
快捷簡便地存儲數據
內置以太網端口
即插即用連接能力和分析軟件
解決方案
USB 2.0設備端口，使用USBTMC
軟件通過 PC 直接控制示波器
整套的高級觸發功能
e*Scope? 遠程查看和控制軟件
能夠與泰克邏輯分析儀互操作
TekVPITM 探頭接口，支持有源探
頭、差分探頭和電流探頭，自動定
標和確定工程單位
應用
嵌入式設計和調試
考察瞬時現象
功率測量
視頻設計和調試
頻譜分析
汽車電子設計和調試
制造測試和質量控制
機電產品設計和分析
生物醫學產品研制
工業控制
